Essendo il rotametro uno strumento di grande importanza per quanto riguarda la misurazione di portata dei fluidi, lo troviamo spesso rappresentato nei progetti di impiantistica. Il simbolo che lo contraddistingue all'interno di questi schemi è il seguente:

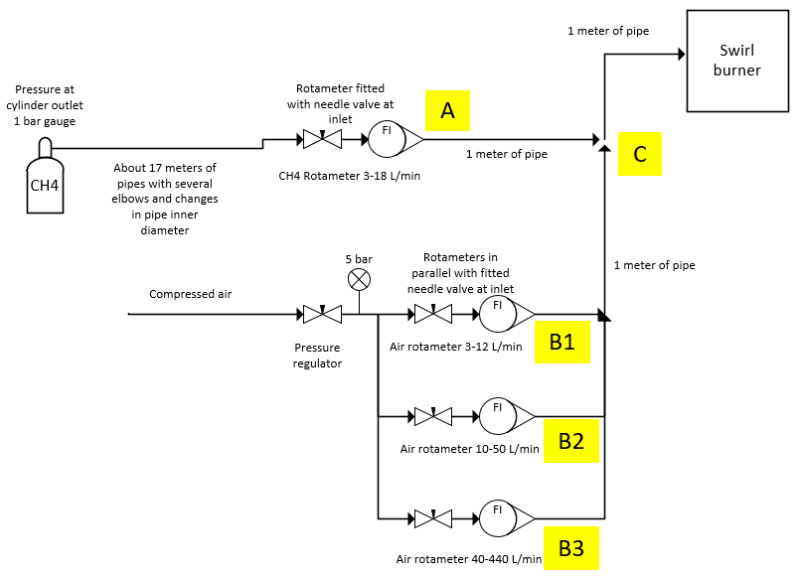

Sotto propongo uno schema progettuale dove viene indicata la presenza di rotametri:
Ho voluto, tuttavia, riflettere da un punto di vista semiotico creando una bozza di simbolo ad hoc per rappresentare lo strumento.
La forma è quella del rotametro tradizionale, con all'interno un oggetto geometrico raffigurante il galleggiante. Su di esso è rappresentata la stilizzazione di una bilancia, metafora dell'equilibrio fisico che permette il funzionamento dell'oggetto.
Fonti: https://www.eng-tips.com/viewthread.cfm?qid=432603
